Modificación del escenario

Este post está directamente relacionado al escenario planteado sobre openstack puedes ver el orden de las entradas en el siguiente enlace: Escenario planteado sobre openstack

Objetivo:

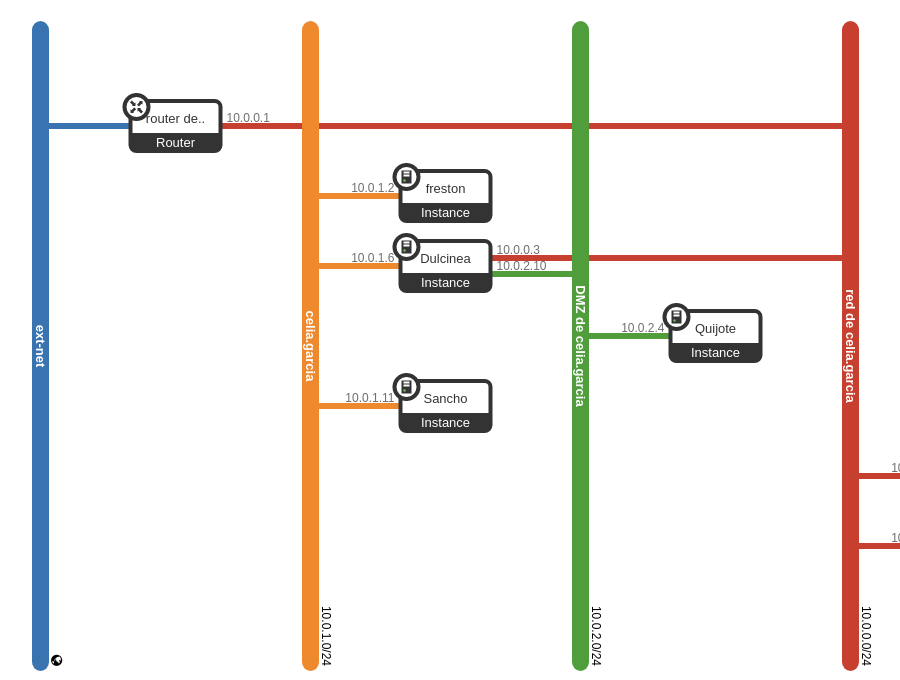

Vamos a modificar el escenario que tenemos actualmente en OpenStack para que se adecúe a la realización de todas las prácticas en todos los módulos de 2º, en particular para que tenga una estructura más real a la de varios equipos detrás de un cortafuegos, separando los servidores en dos redes: red interna y DMZ. Para ello vamos a reutilizar todo lo hecho hasta ahora y añadiremos una máquina más: Freston

Creación de la red DMZ:

Nombre: DMZ de
10.0.2.0/24

Conceptos:

Vamos a crear una Zona desmilitarizada, o como hemos nombrado, DMZ, que se trata de una red local que se ubica entre la red interna de una organización y una red externa (Internet). Este tipo de red se suele utilizar para proteger la red interna de la organización, de forma que desde la red DMZ se da servicios a la red externa y los intrusos que entre por la red DMZ no tengan acceso a la interna.

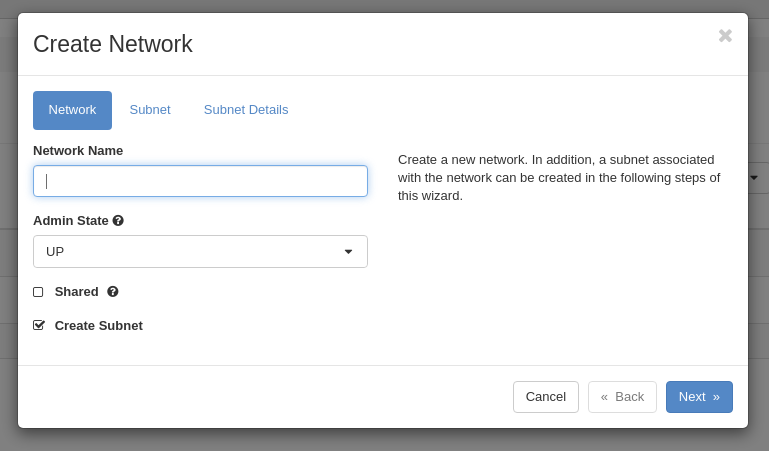

Creamos la red local DMZ

Creación de las instancias:

Vamos a crear una nueva instancia con las siguientes características, llamada Frestón:

Debian Buster sobre volumen de 10GB con sabor m1.mini
Conectada a la red interna
Accesible indirectamente a través de dulcinea
IP estática

Configuración de Freston

Vamos a configurar la interfaz como estática, y además indicaremos la puerta de enlace que será nuestro router (Dulcinea)

nano /etc/network/interfaces

# This file describes the network interfaces available on your system
# and how to activate them. For more information, see interfaces(5).

# The loopback network interface
auto lo
iface lo inet loopback

# The normal eth0
allow-hotplug eth0
iface eth0 inet static
        address 10.0.1.2
        netmask 255.255.255.0
        gateway 10.0.1.6


# Set this one last, so that cloud-init or user can
# override defaults.
source /etc/network/interfaces.d/*

Comprobamos que ha adoptado el direccionamiento correcto

debian@freston:~$ ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether fa:16:3e:54:0f:6f brd ff:ff:ff:ff:ff:ff
    inet 10.0.1.2/24 brd 10.0.1.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::f816:3eff:fe54:f6f/64 scope link
       valid_lft forever preferred_lft forever

Comprobamos que la puerta de enlace es la correcta

debian@freston:~$ ip r
default via 10.0.1.6 dev eth0 onlink
10.0.1.0/24 dev eth0 proto kernel scope link src 10.0.1.2

Ahora vamos a comprobar que tenemos acceso al exterior a través de Dulcinea, ya que Dulcinea ya estaba configurada anteriormente como router para este direccionamiento.

debian@freston:~$ ping 172.22.0.1
PING 172.22.0.1 (172.22.0.1) 56(84) bytes of data.
64 bytes from 172.22.0.1: icmp_seq=1 ttl=62 time=1.50 ms
64 bytes from 172.22.0.1: icmp_seq=2 ttl=62 time=1.73 ms
64 bytes from 172.22.0.1: icmp_seq=3 ttl=62 time=1.75 ms
^C
--- 172.22.0.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 5ms
rtt min/avg/max/mdev = 1.500/1.659/1.746/0.112 ms

debian@freston:~$ ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=111 time=42.9 ms
64 bytes from 8.8.8.8: icmp_seq=2 ttl=111 time=42.8 ms
64 bytes from 8.8.8.8: icmp_seq=3 ttl=111 time=45.10 ms
^C
--- 8.8.8.8 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 5ms
rtt min/avg/max/mdev = 42.821/43.898/45.999/1.504 ms

Nos aseguramos de tener resolución de nombres apuntando al dns

nano /etc/resolv.conf

# Dynamic resolv.conf(5) file for glibc resolver(3) generated by resolvconf(8)
#     DO NOT EDIT THIS FILE BY HAND -- YOUR CHANGES WILL BE OVERWRITTEN
nameserver 192.168.202.2

debian@freston:~$ ping www.google.es
PING www.google.es (216.58.211.227) 56(84) bytes of data.
64 bytes from mad01s24-in-f3.1e100.net (216.58.211.227): icmp_seq=1 ttl=112 time=44.7 ms
64 bytes from mad01s24-in-f3.1e100.net (216.58.211.227): icmp_seq=2 ttl=112 time=45.0 ms
64 bytes from mad01s24-in-f3.1e100.net (216.58.211.227): icmp_seq=3 ttl=112 time=44.9 ms
^C
--- www.google.es ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 5ms
rtt min/avg/max/mdev = 44.702/44.867/45.008/0.275 ms

Una vez tenemos internet actualizamos la máquina

sudo apt-get update
sudo apt-get upgrade

Adecuamos la hora

timedatectl set-timezone Europe/Madrid

Crear usuario profesor

adduser profesor
adduser profesor sudo

Ademas editamos el fichero /etc/sudoers para darle permisos al usuario profesor de superusuario, y creamos el fichero /home/profesor/.ssh/authorized_keys para que se pueda acceder por ssh al usuario profesor.

Modificación de la ubicación de quijote

Pasa de la red interna a la DMZ y su direccionamiento tiene que modificarse apropiadamente

Configuración nueva de Dulcinea

Primero hemos de modificar Dulcinea ya que ha adquirido una nueva interfaz conectada a la red DMZ que es donde está conectado Quijote actualmente

Modificamos el fichero interfaces de forma que le añadimos el direccionamiento estático a la nueva interfaz y agregamos una nueva regla de iptables adecuado al direccionamiento de la nueva red DMZ

Fichero interfaces


# This file describes the network interfaces available on your system
# and how to activate them. For more information, see interfaces(5).

# The loopback network interface
auto lo
iface lo inet loopback

# The normal eth0 (red externa)
auto eth0
iface eth0 inet dhcp
#       post-up ip route del default dev $IFACE || true

# Reglas de iptable
up iptables -t nat -A POSTROUTING -s 10.0.1.0/24 -o eth0 -j MASQUERADE
up iptables -t nat -A POSTROUTING -s 10.0.2.0/24 -o eth0 -j MASQUERADE

# Additional interfaces, just in case we're using
# multiple networks

#Red interna
auto eth1
iface eth1 inet static
        address 10.0.1.6
        netmask 255.255.255.0

#Red DMZ

auto eth2
iface eth2 inet static
        address 10.0.2.10
        netmask 255.255.255.0



# Set this one last, so that cloud-init or user can
# override defaults.
source /etc/network/interfaces.d/*

Borramos las reglas de iptable actuales para reinicar el sistema

iptables -t nat -F

Reiniciamos el servicio del network manager

/etc/init.d/networking restart

Configuración nueva de Quijote

Hemos pasado a quijote a la red DMZ por lo que se modifica su direccionamiento, indicando la dirección estática y la puerta de enlace a la nueva interfaz de dulcinea.


# Created by cloud-init on instance boot automatically, do not edit.
#
BOOTPROTO="static"
IPADDR="10.0.2.4"
GATEWAY="10.0.2.10"
NETMASK="255.255.255.0"
DEVICE=eth0
HWADDR=fa:16:3e:f7:be:35
ONBOOT=yes
STARTMODE=auto
TYPE=Ethernet
USERCTL=no

Vemos que se ha configurado correctamente

[centos@quijote ~]$ ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 8950 qdisc fq_codel state UP group default qlen 1000
    link/ether fa:16:3e:62:cf:92 brd ff:ff:ff:ff:ff:ff
    inet 10.0.2.4/24 brd 10.0.2.255 scope global dynamic noprefixroute eth0
       valid_lft 67977sec preferred_lft 67977sec
    inet6 fe80::3823:d813:2b45:4776/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

[centos@quijote ~]$ ip r
default via 10.0.2.10 dev eth0
10.0.2.0/24 dev eth0 proto kernel scope link src 10.0.2.4 metric 100
169.254.169.254 via 10.0.2.2 dev eth0 proto dhcp metric 100

Comprobamos el acceso a la red indirectamente por dulcinea

[centos@quijote ~]$ ping 172.22.0.1
PING 172.22.0.1 (172.22.0.1) 56(84) bytes of data.
64 bytes from 172.22.0.1: icmp_seq=1 ttl=62 time=1.44 ms
64 bytes from 172.22.0.1: icmp_seq=2 ttl=62 time=1.82 ms
64 bytes from 172.22.0.1: icmp_seq=3 ttl=62 time=1.96 ms
^C
--- 172.22.0.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 6ms
rtt min/avg/max/mdev = 1.436/1.738/1.960/0.226 ms
[centos@quijote ~]$ ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=111 time=42.9 ms
64 bytes from 8.8.8.8: icmp_seq=2 ttl=111 time=64.0 ms
64 bytes from 8.8.8.8: icmp_seq=3 ttl=111 time=42.9 ms
^C
--- 8.8.8.8 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2ms
rtt min/avg/max/mdev = 42.942/49.962/64.001/9.929 ms

Resolucion de nombres

[centos@quijote ~]$ ping www.youtube.com
PING youtube-ui.l.google.com (216.58.211.46) 56(84) bytes of data.
64 bytes from muc03s14-in-f46.1e100.net (216.58.211.46): icmp_seq=1 ttl=112 time=43.10 ms
64 bytes from muc03s14-in-f46.1e100.net (216.58.211.46): icmp_seq=2 ttl=112 time=44.9 ms
64 bytes from muc03s14-in-f46.1e100.net (216.58.211.46): icmp_seq=3 ttl=112 time=44.7 ms
